AF305自動操舵システム

AF305 自動操舵システム

後付けで、まっすぐ正確。
作業負荷を減らし、ムダなく耕す・播く・刈る。

・RTK+PPP(精密単独測位)対応、「みちびき」対応で安定測位
・地上基地局・サブスク不要で、導入後のランニングコストを抑制
・通信環境に左右されにくく、±25mmの高精度操舵を安定実現*
・高性能タブレット採用で処理が速い/画面が見やすい直感UI
・トラクターに加え、田植え機・コンバインにも後付け対応
 (新旧問わず幅広い年式・型式に適合)
・国内での導入サポート/保守対応

* 精度は環境・機種・作業条件により変動します。

希望小売価格 900,000円~(税込:990,000円~)

ユーザー紹介動画

製品特徴

期間限定 キャンペーン中!

  • カメラ

    タブレットと有線接続し、
    映像確認が可能。

  • ステアリング物理ボタン

    タブレットとBluetoothで
    接続して操作可能。

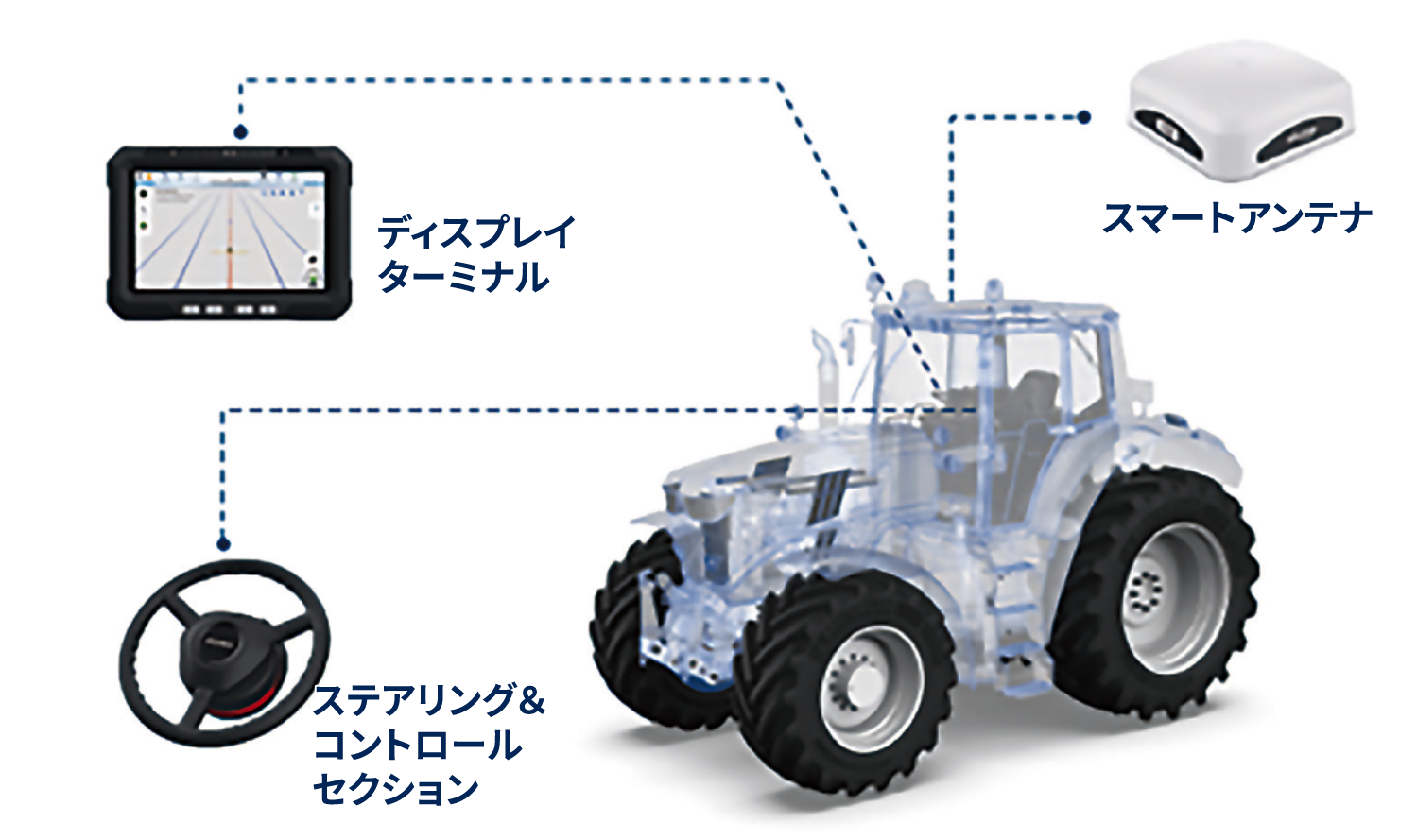

機能・パーツ説明

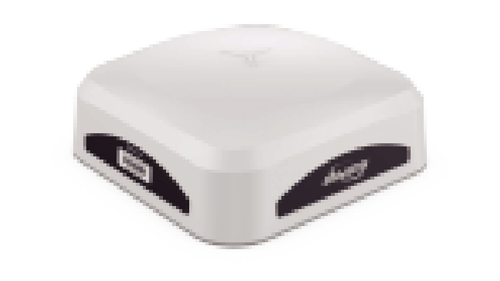

スマートアンテナ

RTK測位制度(RMS)

  • 水平:8mm+1ppm
  • 垂直方向:15mm+1ppm
  • 初期化時間:<5s (標準)
  • 初期化の信頼性 : >99.9%
  • 初期化のフィックスタイム: <30s

コンステレーション

  • BDS、GPS、 GLONASS Galileo
  • QZSS、SBAS、Lバンド

周波数带域

  • BDS:B1l/B2l/B3l/B1C*/B2b*
  • GPS:L1C/A/L2P(Y)/L5
  • Galileo:E1/E5a/E5b/E6*
  • GLONASS:G1/G2
  • QZSS:L1C/A/L2C/L5 SBAS:L1C/A

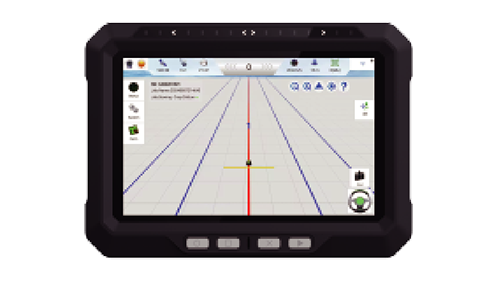

ディスプレイターミナル

LEDディスプレイ

  • 10.1インチ
  • 1280×800p
  • 750 nit

I/Oインターフェース

  • DI*2、DO*2
  • USB2.0*1
  • 12VDC出力 *2

システム

  • 8コア、2GHz
  • 2G RAM
  • 32G ROM
  • Android12.0

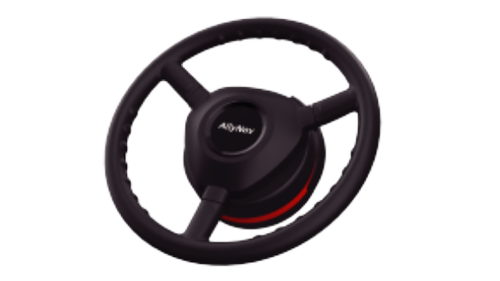

ステアリング&
コントロールセクション

データインターフェース

  • CANバス
  • RS232
  • AD変換

電気パラメーター

  • モータ電圧供給範囲:9~36VDC
  • 送信プロトコル:MODBUS

物理パフォーマンス

  • ピークトルク:9N・m
  • 寸法:直径181.5mm
  • 高さ:60.4mm
  • 重量:2.8Kg
  • 動作温度:-20~+70℃
  • 保管温度:-40~+85℃
  • 外装材:アルミニウム合金
  • 定格速度:100rpm

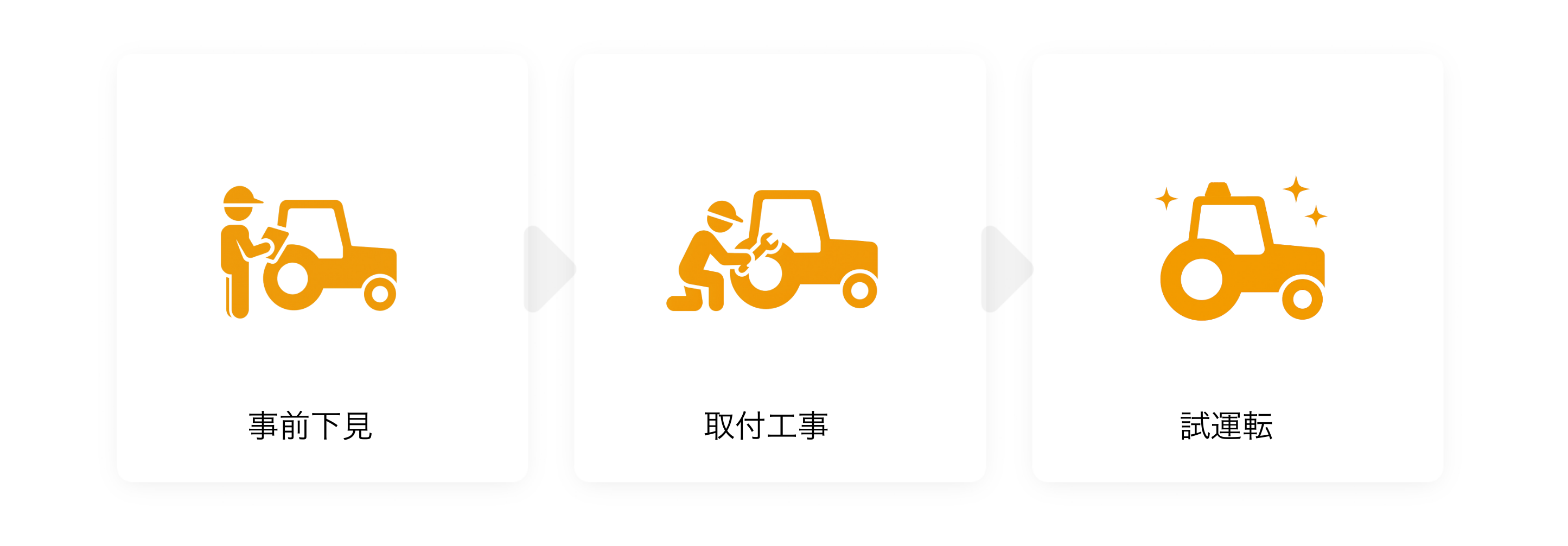

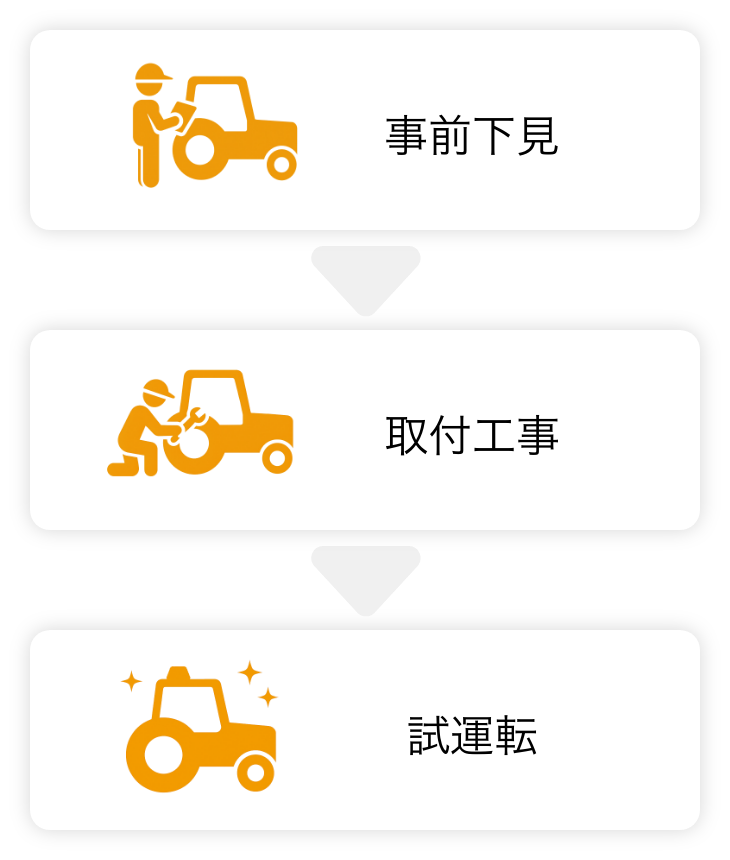

ご利用の流れ

安全に確実に取付けできるように、販売代理店でサポートします。
また、実運用のサポートも実施中!
